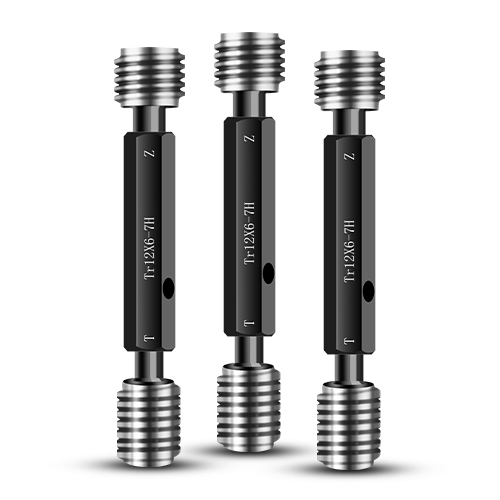

Thread plug gauge: isang tool upang masukat ang kawastuhan ng laki ng panloob na thread. Ang plug gauge ay isang espesyal na tool para sa pagtuklas kung ang joint ng koneksyon ng rebar na magkasanib ay pamantayan o hindi. Ayon sa mga manggas na ginamit sa bawat site ng konstruksyon, ang anggulo ng ngipin ay 75 degree at 60 degree. Mangyaring linawin ang anggulo ng ngipin at pitch ng manggas na ginawa ng iyong sarili bago bumili. Ang thread plug gauge (bolt gauge) ay may dalawang dulo ng parehong detalye bilang isang set para sa sabay -sabay na paggamit, lalo na ang gauge at ang stop gauge.
1. Gumamit ng sa pamamagitan ng gauge upang subukang mag -tornilyo. Kung hindi ito mai -screwed, hindi ito kwalipikado. Sa oras na ito, hindi na kailangang gamitin ang stop gauge dahil ito ay isang depektibong produkto.
2. Gumamit ng sa pamamagitan ng gauge upang subukang mag -tornilyo. Kung maaari itong mai -screwed, pagkatapos ay gamitin ang stop gauge upang mag -tornilyo. Kung ang stop gauge ay hindi maaaring mai -screwed o isa o dalawang ngipin lamang ang naka -screwed, kwalipikado ito.
3. Gumamit ng sa pamamagitan ng gauge upang subukang mag -tornilyo. Kung maaari itong mai -screwed, pagkatapos ay gamitin ang stop gauge upang mag -tornilyo. Kung ang stop gauge ay hindi maaaring mai -screwed o isa o dalawang ngipin lamang ang naka -screwed, kwalipikado ito.

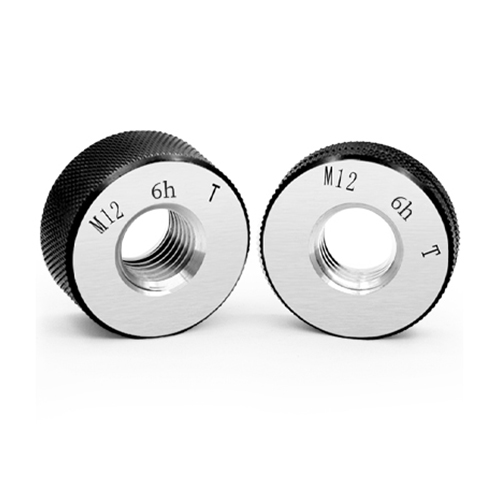

Thread Ring gauge: Isang tool para sa pagsukat ng kawastuhan ng laki ng panlabas na thread. Ang aming gauge ng singsing ay isang espesyal na tool para sa pagtuklas kung ang ulo ng koneksyon sa bar ng bakal ay pamantayan o hindi. Ayon sa manggas na ginamit sa bawat site ng konstruksyon, ang anggulo ng ngipin ay 75 degree at 60 degree. Mangyaring linawin ang anggulo ng ngipin at pitch ng ulo ng thread na iyong ginawa bago bumili. Ang layunin ng gauge ng singsing ng thread ay upang suriin kung kwalipikado ang panlabas na laki ng workpiece.
Ang bawat pagtutukoy ng thread ring gauge ay nahahati sa dalawang uri: sa pamamagitan ng gauge at ihintogauge, na maaaring mabili nang hiwalay o magkasama (ang minarkahang presyo ay ang presyo ng isang modelo, isa sa pamamagitan ng gauge o isang stop gauge).
Sa panahon ng pag -iinspeksyon, lamang kapag ang sa pamamagitan ng gauge ay maaaring mai -screwed sa panlabas na thread ng workpiece, at ang stop gauge ay screwed lamang sa panlabas na thread ng workpiece, at ang halaga ng pag -screwing ay hindi lalampas sa dalawang mga pitches, maaari bang hatulan ang panlabas na thread na kwalipikado; Kung hindi man, ang panlabas na laki ng thread ay maaaring hatulan na hindi kwalipikado. Ang gauge ng singsing ng thread ay ginagamit upang makita ang kalidad ng panlabas na thread. Nakita lamang nito kung ang panlabas na thread ay nakakatugon sa mga kinakailangan sa paggamit.
Halimbawa, upang suriin kung ang M25 thread na may isang pitch ng 3.0 ay nakakatugon sa mga kinakailangan sa proseso, gumamit ng isang M25*3.0 thread ring gauge (mayroong dalawang uri, ang isa ay sa pamamagitan ng gauge at ang isa ay isang stop gauge). Ang sa pamamagitan ng gauge ay para sa pagpasa, at ang stop gauge ay para sa pagtigil, na nagpapatunay na ang naproseso na thread ay kwalipikado.
